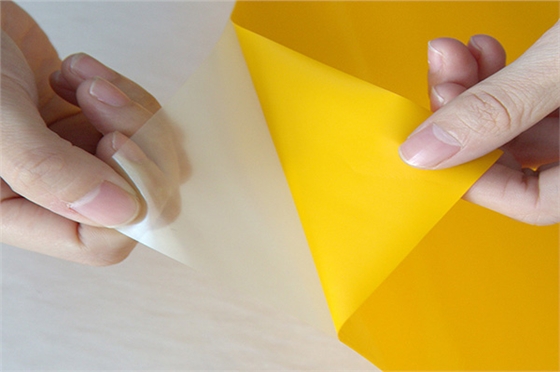

廠家從三個方面分析刻字膜顏色層和膠層分離的原因。刻字膜色層和膠層分離指的是刻字膜燙印撕離PET膜之后，有時發現刻字膜的顏色層和膠層分離，導致燙印呈現效果不佳。但是刻字膜出現問題應該從燙印三要素、撕離方式、產品本身這三個方面入手。

　　A、燙印溫度及時間異常：刻字膜產品目前設計的燙印溫度為150-160度，燙印時間為10-12秒，壓力6-8公斤;如果燙印時間過長、溫度過高則容易出現熱熔膠層焦化，導致熱熔膠失去粘結性，從而膠層與色層分離;

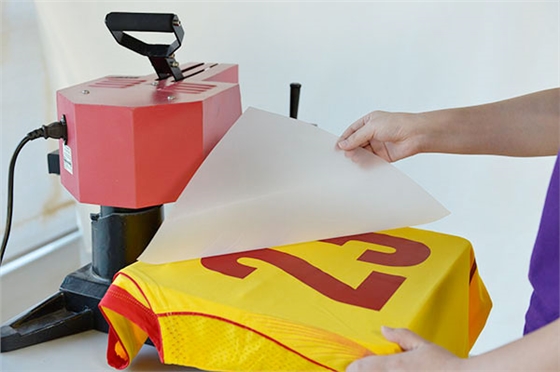

　　B、撕離方式原因：青藝刻字膜產品均設計為冷撕方式，要求燙印后8分鐘以上才撕離;如果采用熱撕的方式，容易導致膠層與色層在熟化狀態分離;

　　C、產品本身問題：產品在生產過程中，色層沒有烘烤到位或者固化時間不夠也容易出現類似的問題;另外，材料原因也會出現這樣的現象。

　　總之，遇到熱轉印問題或群求熱轉印解決方案，了解更多刻字膜資訊可以登錄青藝刻字膜網站m.yxsfj.cn或撥打電話15305030055（微信同號）!青藝客服為您竭誠服務!

1/5
